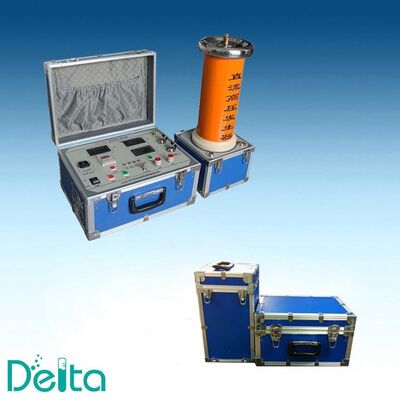

The ZGF-400kV/3mA DC 고전압 시험 세트는 110kV 및 220kV급 전력 케이블, 산화아연 서지 보호기, 부싱, 변압기 및 개폐 장치의 현장 및 실험실 시험을 위해 설계된 직렬 여자 방식의 유입식 DC 고전압 발생기입니다. 정격 전류 3mA에서 0-400kV DC 출력을 연속적으로 조절할 수 있으며, MOA(금속 산화물 서지 보호기) 누설 전류 시험을 위한 0.75 U1mA 자동 기준 전압 측정 기능이 있습니다.

적용 분야

DC 내전압 시험은 유입식 케이블, AC 시험이 불가능한 노후 XLPE 케이블의 절연 상태를 평가하고 산화아연 서지 보호기의 1mA 기준 전압(U1mA) 및 0.75 U1mA 누설 전류를 측정하는 가장 실용적인 방법으로 남아 있습니다. 400kV/3mA 정격은 220kV 서지 보호기 및 110kV 케이블 시스템을 충분한 여유를 두고 커버하며, 경량 모듈식 구조로 인해 두 명의 기술자가 변전소 및 케이블 트렌치로 장치를 운반할 수 있습니다.

주요 특징

• 0 ~ 400kV DC의 연속 조절 가능한 출력, 정격 전류 3mA
• 자동 MOA 시험: U1mA 및 0.75 U1mA 누설 전류 측정, 비율 계산 및 결과 인쇄
• 용량성 부하에서 높은 안정성; 정격 출력에서 리플 계수 0.5% 미만
• 과전압, 과전류 및 제로 스타트 보호 기능과 자동 트립 기능
• 중국어/영어 메뉴, 실시간 전압 및 전류 곡선이 있는 대형 LCD 디스케
• 서지 보호기 시험을 위한 통합 0.75 U1mA 원키 조작
• 공랭식 또는 유냉식 변압기 옵션이 있는 유입식 고전압 탱크
• 휴대용 모듈식 설계: HV 탱크, 제어 장치 및 연결 케이블을 별도의 케이스에 담음

기술 사양

표준 액세서리

• HV 출력 부싱이 있는 유입식 고전압 발생기 탱크
• LCD 디스플레이 및 프린터가 있는 디지털 제어 장치
• 400kV 정격 방전 로드
• 마이크로 암페어 미터 및 차폐 측정 케이블
• 접지 케이블 및 접지봉
• 예비 씰 및 오일 충전 깔때기
• 영어 작동 및 유지보수 설명서
• 공장 시험 보고서 및 교정 인증서

시험 표준

이 세트는 IEC 60060-1 (고전압 시험 기술), IEC 60076-3 (전력 변압기 절연 레벨) 및 DL/T 596 (전력 장비 예방 시험)에 따른 시험을 지원하도록 설계되었습니다. 산화아연 서지 보호기 시험의 경우 U1mA 및 0.75 U1mA 절차는 IEC 60099-5 및 GB 11032를 따릅니다.

이 세트를 선택하는 이유

모든 장치는 배송 전에 조립, 오일 충전 및 정격 전압에서 1시간 동안 작동되며, 시험 파형 및 누설 전류는 공장 보고서에 기록됩니다. 제어 장치는 마지막 50개의 시험 기록을 저장하므로 동일한 현장에서 서지 보호기 누설 전류를 주기적으로 비교하는 데 편리합니다. 220V/50Hz 및 110V/60Hz 입력 버전을 공급하며, 요청 시 양극성 출력을 제공할 수 있습니다.

자주 묻는 질문

Q: 이 세트로 220kV 케이블을 시험할 수 있습니까?
A: 예. 400kV DC는 220kV급 케이블의 DC 내전압 시험 전압을 여유 있게 커버합니다. 매우 긴 케이블의 경우 충전 전류를 3mA 정격과 비교해야 하며, 필요한 경우 5mA 모델을 견적할 수 있습니다.

Q: 방전 로드가 포함되어 있습니까?
A: 예, 접지 리드가 있는 400kV 정격 방전 로드가 표준 공급 범위에 포함되어 있습니다.

Q: 보증 기간은 어떻게 됩니까?
A: 전체 세트에 대해 1년 보증, 10년 동안 평생 기술 컨설팅 및 예비 부품 공급.
