IMO 국제 표준 ISO5658-2, ASTM E1317 IMO 화염 확산 검사기

IMO ISO5658-2, ASTM E1317 IMO 플레임 스프레드 테스터

소개:

IMO ISO5658-2, ASTM E1317 IMO 플레임 스프레드 테스터건설자재, 고속열차자재 및 선박자재의 연소 특성에 사용됩니다.

IMO ISO5658-2, ASTM E1317 IMO 플레임 스프레드 테스터화염 확산 속도, 발화 열 및 전체 열 방출을 거리와 CEF (중심 열 방사선 흐름) 에 따라 측정합니다.

이 시험 방법은 ISO 5658-2 및 IMO Res에 따라 수직으로 설치된 시험 대상의 연소 특성을 평가하는 데 사용됩니다.653.

시험 대상은 방열기의 가스 연소 유형에 의해 주어진 적절한 열 분산 영역에 노출되고 연소가 발생하면신호 값은 캘리브레이트 된 열쌍을 사용하여 mV로 측정됩니다..

또한, 발화시간도 기록되고, 시험 대상의 화염 연소시간도 시험 대상의 거리에 따라 기록되고, 화염의 확산 속도 또한 기록된다.
다른 시험 항목은 발화 열 (MJ/m2), 연속 연소 열 (MJ/m2), 결정 열 방사선 흐름 (kW/m2), 연속 연소 평균 열 및 총 열 방출 (kW) 이다.

매개 변수

특징:

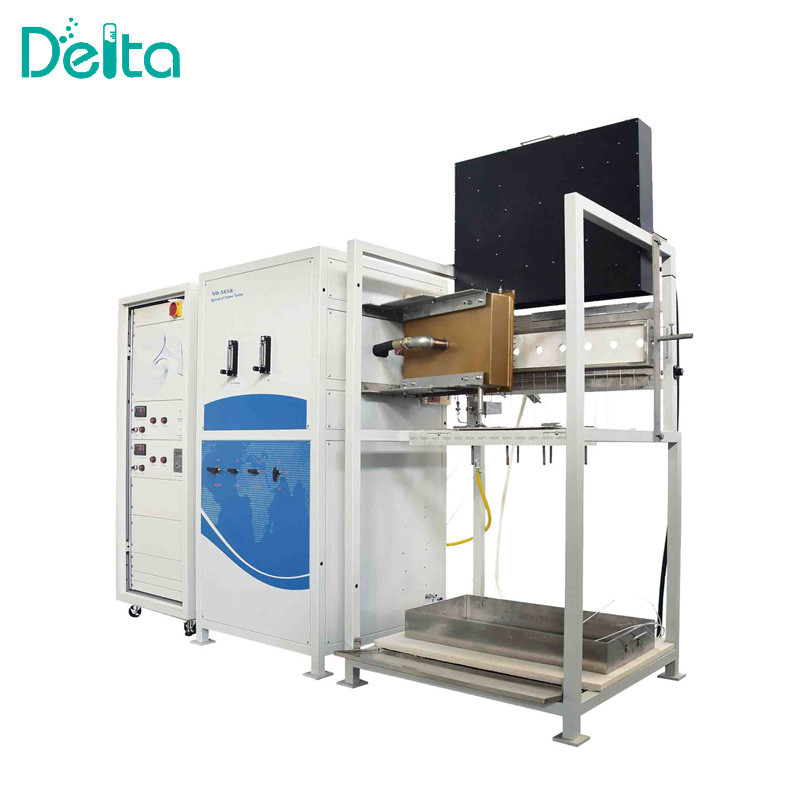

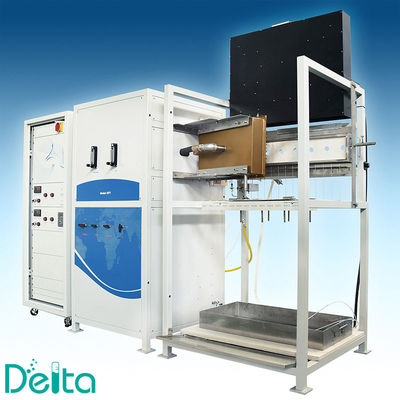

1.IMO ISO5658-2, ASTM E1317 IMO 플레임 스프레드 테스터4개의 주요 구성 요소로 구성됩니다. 방사성 판지 장착 장치 세트 및 샘플 장착 장치 세트. 동시에 테스트 샘플, 방사성 판지, 샘플 장착 장치,그리고 파일럿 번너는 필요한 구조를 형성;

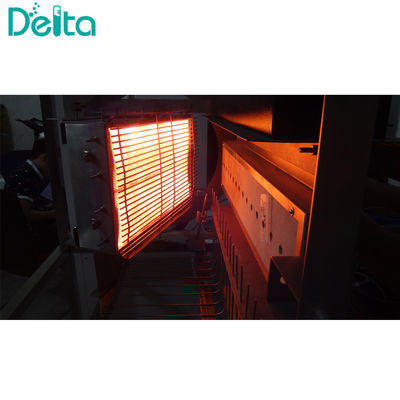

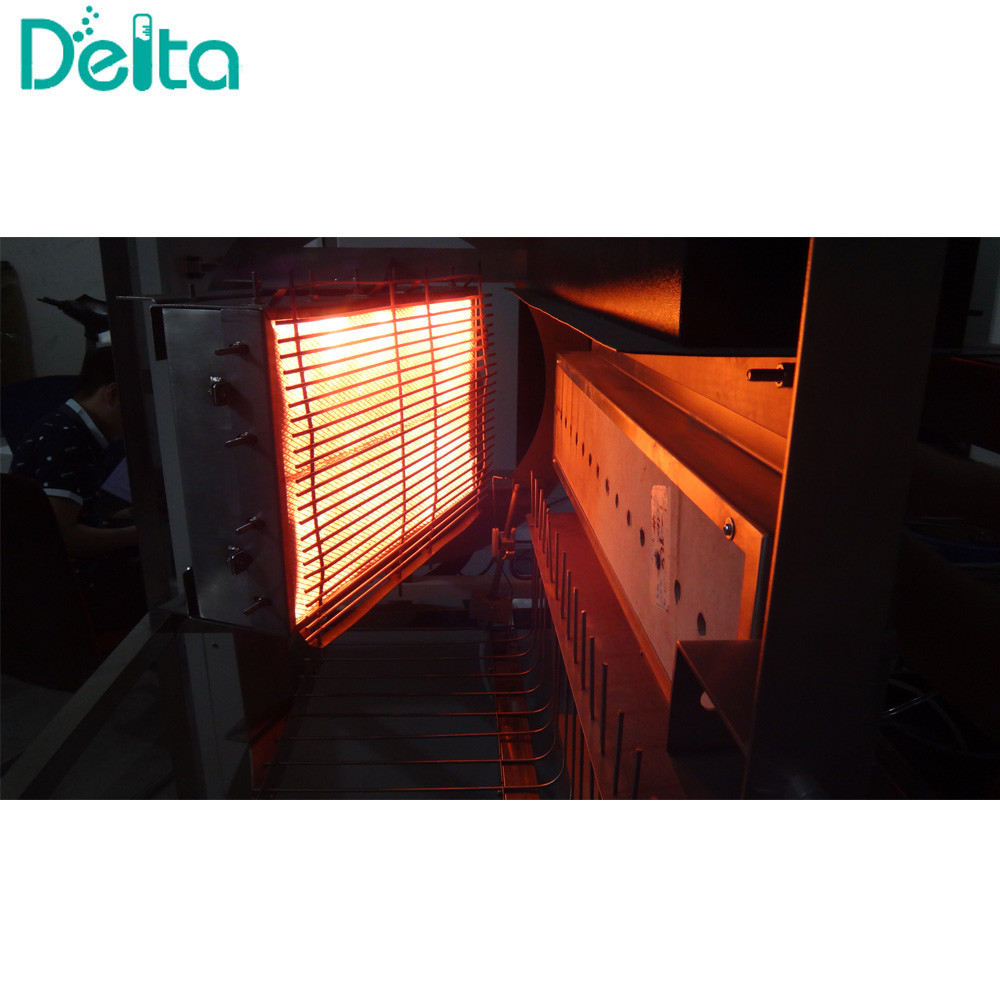

2방사선 패널은 약 480mm X 280mm의 크기의 방사선 표면을 제공하며, 방사선 표면의 앞에는 방사선을 증가시키기 위해 철망 스크린이 제공됩니다.
3. 방사선 패널에 대한 공기 소스를 공급하는 블러를 사용 하 고, 조절 하기 위해 주파수 변환기를 사용 하 여;
4. 가스 소스를 조정하는 프로판 질량 흐름 컨트롤러를 채택하고, 공기와 혼합하기 위해 벤투리 믹서와 협력하고 방사선 패널에 필요한 연소 가스 소스를 제공합니다.
5그것은 다 구멍 캘리브레이션 판과 슬라이딩 열 흐름 미터 이동 트랙을 제공, 열 방사선 흐름이 표준 요구 사항을 충족하는지 여부를 감지 할 수 있습니다;
6물 냉각 열 방사선 흐름 센서는 방사선 패널의 열 방사선 흐름 곡선을 측정하는 데 사용됩니다.
7휴대용 물 냉각 순환 장치, 열 흐름 미터의 표면 열을 제거 할 수 있습니다;

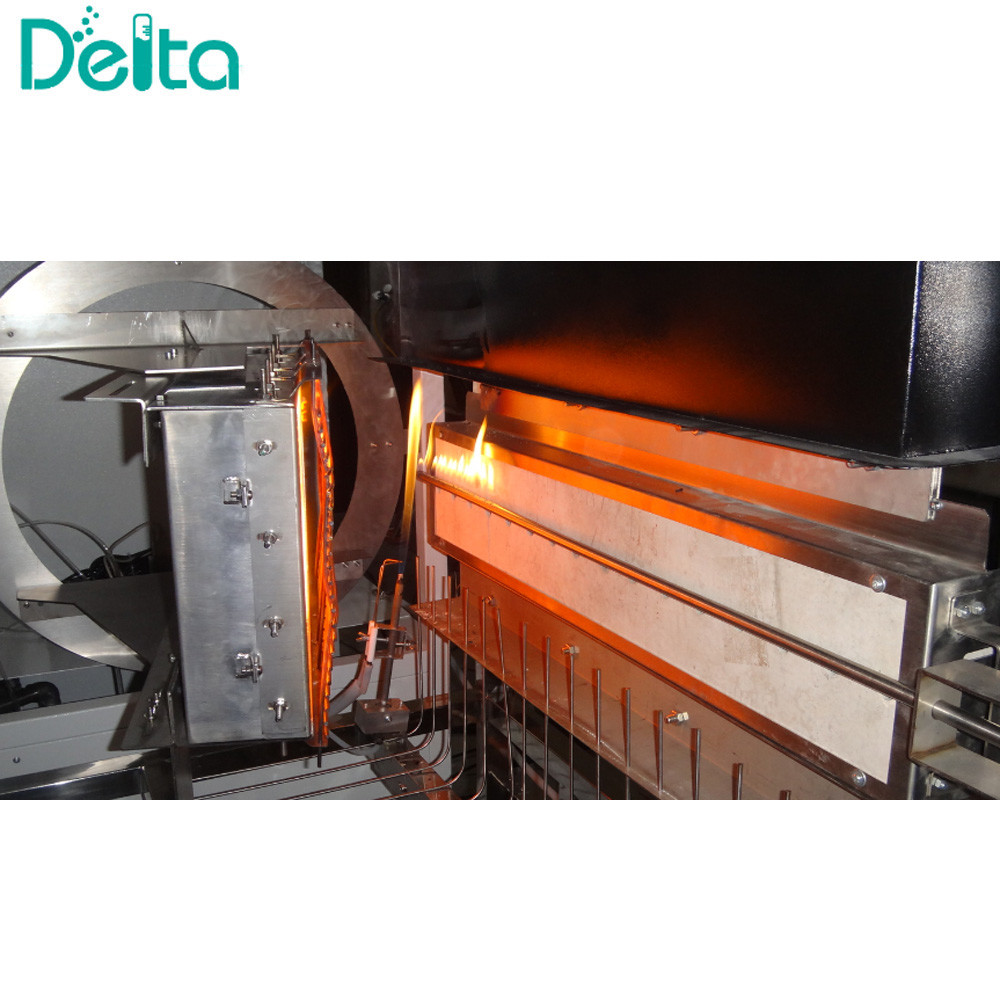

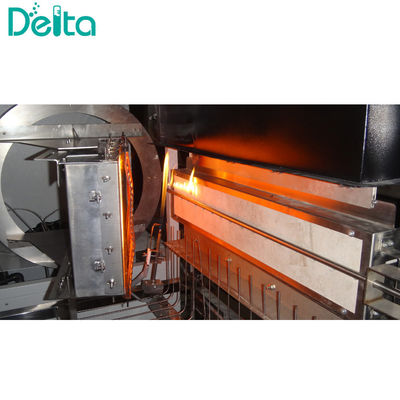

8세라믹 튜브 번너는 열광으로 시험 샘플 표면에 직접적으로 작용할 수 있습니다.
9로터 흐름계 조정 방법을 채택하여, 혼합 연소 가스를 세라믹 튜브 번어 제공 할 수 있습니다.
10질량 흐름 조절기는 중요한 열 흐름을 측정함으로써 메탄의 열을 쉽게 측정 할 수 있습니다.
11. IMO 시험 표준에 따르면 열 쌍 장치가 열 방출 속도와 같은 관련 매개 변수를 측정 할 수 있습니다.
12메탄 캘리브레이션 번너와 메탄 질량 흐름 조절기는 1KW와 3KW의 불씨 온도를 제공할 수 있습니다.
13. 테스트 동안, 카메라는 관찰하고 프로그램에 측정 상태를 저장할 수 있습니다;
14화염 확산 특성 테스트 장비는 각도를 조절 할 수있는 관찰 거울이 장착되어 있으며, 화염 확산 속도는 시험 중에 유리 거울과 샘플 랙을 통해 관찰 할 수 있습니다.그리고 자동으로 발 스위치에 의해 기록 될 수 있습니다;

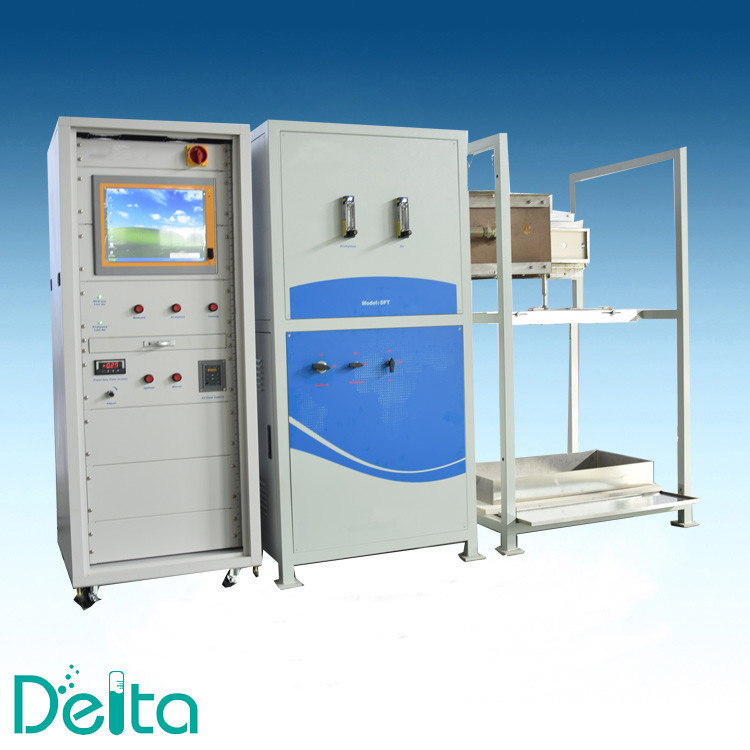

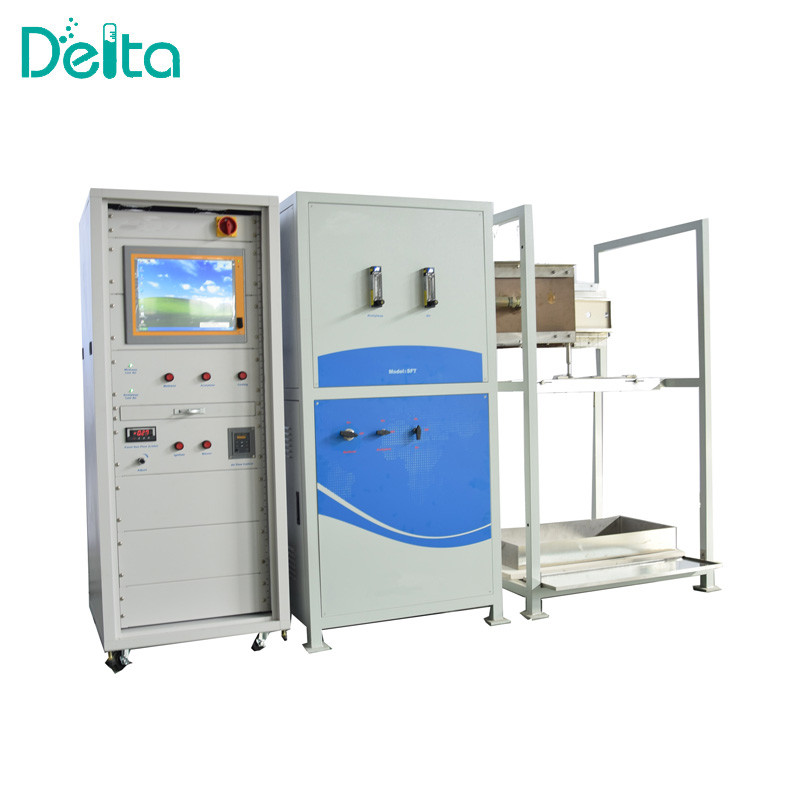

15컴퓨터와 표준 테스트 소프트웨어는 테스트 프로세스를 제어하는 데 사용됩니다.
