건축물 화염 표면 확산 시험 BS476-7 시험 장치

소개:

• 영국 건축물 및 높은 철화화 retardant 시험 표준에 적용됩니다, BS 476-7의 표준을 준수합니다.제품 표면 화염 확산의 분류를 결정하기 위한 시험 방법.

• 건축물 화염 표면 확산 시험 BS476-7 시험 장치주로 벽과 천장의 노출 된 표면에 있는 불꽃의 확장을 결정하는 데 사용됩니다. 테스트 방법은 방사선 열의 점진적 변화입니다.작은 불꽃으로 샘플을 발화시키는, 그리고 결정적 열 흐름의 결정.

• 건축물 화염 표면 확산 시험 BS476-7 시험 장치 방사선 패널의 면적은 850mm × 850mm이며, 시험 표본 보유자는 수냉 방법을 채택하고, 캘리브레이션 보드와 열 흐름 센서를 장착하여 열 흐름 프로필을 캘리브레이션 할 수 있습니다.실험실 공간에 더 많은 테스트 장비가 필요합니다., 테스트 기계를 조립하기 위해서는 사용자가 더 많은 보안 조치를 취할 필요가 있습니다.

표준:

BS 476 제7부

적용 분야:

• 건축물

특징:

• 이 장치는 라운드에 수직으로 장착된 방사선 패널으로 구성되어 있으며 프레임에 지지됩니다.

• 방사선 패널은 가스-공기 혼합물로 오염되어 있습니다.

• 방사선 패널은 공기-가스-공기 혼합물의 효율적인 연소를 위해 설계된 포러스 불투화형 연소 블록에 850mm의 정사각형입니다.가동 조건에서 패널 표면에 불꽃이 발생하지 않는.

• 방사선 패널과 그 주변은 패널의 중심이 바닥 수준에서 약 1250±100mm 높도록 프레임에 지지됩니다.

• 표본 받침대와 파일럿 플라임 장치, 기기의 한쪽에 장착

• 샘플 홀더는 물 냉각 철 프레임과 물 냉각 표면판으로 구성됩니다.표면 판은 표본을 상단과 하단 가장자리에 20±2mm를 겹치고 방사선 패널에 인접한 수직 가장자리에.

• 스프링으로 부착된 클램프가 표본을 표면판에 고정하도록 배치됩니다.

• 표본 보유자에게 휴대용 물 공급은 표본 보유자의 출구에서 최대 온도가 35 °C를 초과하지 않도록합니다.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• 표본 받침대의 높이는 수평으로 흔들 수 있도록 힌지되어 있으며, 시험 사이 방사선 패널 표면으로부터 떨어져 있습니다.시험 위치에서 대기 위치로 그리고 역으로.

• 파일럿 번러는 철관으로 구성되어 있습니다.

• 방사선 패널에 가스와 공기 공급 라인은 흐름 미터, 압력 조절기, 제어 밸브 및 안전 장치를 포함합니다.

• 열 흐름 미터: 범위: 0 ~ 50 kw/m2; 표면 방출력:ɛ=0.95±0.05.

• 홀더와 캘리브레이션 판, 캘리브레이션 열 흐름 미터 및 장착

매개 변수

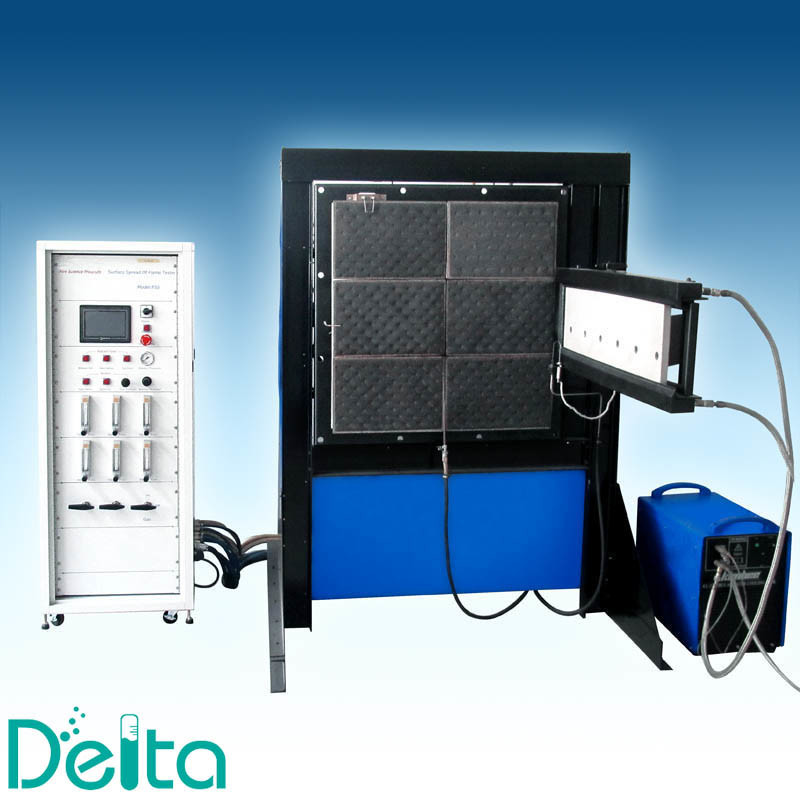

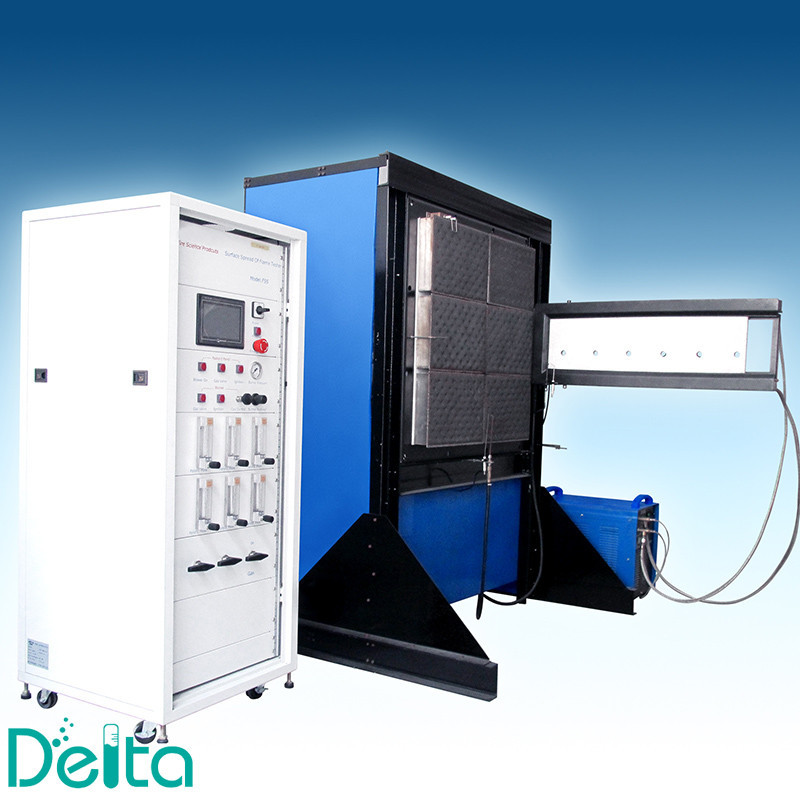

건축물 화염 표면 확산 시험 BS476-7 시험 장치 실제 그림:
