IMO ISO5658 ASTM E1317 건축물 Imo 수직 화염 확산 검사기

소개:

•  IMO 수직 화염 확산 검사기 건축물 및 선박 재료의 연소 특성을 평가하고 화염의 확산 속도를 측정하는 데 사용되며, 화염은 거리에 의해 발화됩니다.CFE (extinguishment에서 중요한 흐름) 및 총 열 방출.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• 표본은 합리적인 복사 열장에 노출되고 방출 가스를 위해 열 쌍으로 측정되며, 이는 연소 진행을 통해 mV 단위로 캘리브레이션됩니다.

• IMO 수직 화염 확산 검사기이 기록 후 방화의 확산 속도를 기록 한 후 방화의 발화 및 소멸 시간을 샘플의 각 거리에 대한. 그리고 다른 시험 결과는 발화 열 (MJ/m2) 이다.지속 소화용 열 (MJ/m2), 끄는 critical flux (kW/m2), 지속된 연소 (MJ/m2) 에 대한 평균 열, 총 열 방출 (kW) 등.

기준 표준:

• ISO 5658-2: 화재에 대한 반응 시험 ∼화염의 확산 - 2부 수직 구성의 건축 제품에 측면 확산
• IMO 결의 A. 653 ((16): 방벽, 천장 및 갑판 완공 재료의 불화성 테스트 절차에 대한 권고
• ASTM E 1317: 해상 표면 완공물의 연화성을 위한 표준 시험 방법

사양:

• 50mm 간격으로 방사선 패널의 열 흐름을 쉽게 측정하기 위한 레일
• 모든 캘리브레이션 및 테스트를 촉진하고 표준 (IMO, ISO) 에 의해 결과를 인쇄하기 위한 IMO 프로그램
• 방사성 패널 온도 조절기: 방사성 패널의 뒷면으로 다시 불꽃을 방지하는 장비, 방사성 패널의 내부 온도를 확인하고 자동으로 가스 솔을 차단합니다.v/v 불꽃 역류의 경우;
• MFC (Mass Flow Controller) 는 중요한 열 흐름을 측정하는 데 메탄 가스의 열량을 쉽게 측정합니다.
• 모든 제어 시스템의 폭발 방지 옵션은 방사선 패널의 연소 안전 및 체크 밸브 및 가스 차단 밸브 (솔레노이드 밸브) 를 통해 가스 라인에서 역류를 방지합니다.
• 테스트 중에 프로그램에서 테스트 조건을 관찰하고 저장하는 캠코더
• 배기가스: 0.01m3/s
• 크기: 1650*810*1985mm, 300kg
• 전원 공급: 220V AC, 60Hz, 10A
• 가스 소스: 프로판 가스, 메탄 가스, 아세틸렌 가스, 압축 공기

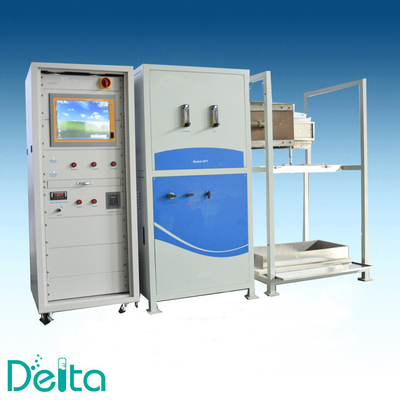

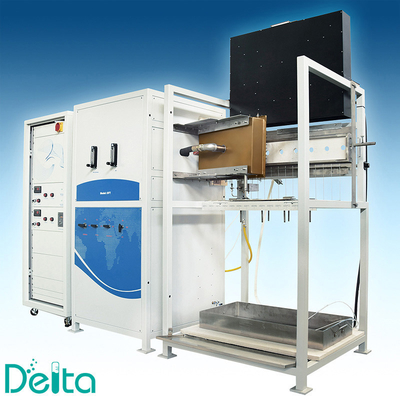

IMO ISO5658 ASTM E1317 건축물 Imo 수직 화염 확산 검사기실제 사진:
