단일 연소물질모델: SBI

소개:

• The Single Burning Item (SBI) is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• 표본은 배기가스 시스템 아래의 프레임에 배치 된 트롤리에 장착됩니다. 연기에 대한 표본의 반응은 도구 및 시각적으로 모니터링됩니다.열과 연기가 방출되는 비율은 기구로 측정되고 물리적 특성은 관찰을 통해 평가됩니다..

표준:

• EN 13501

• EN 13823;

적용 분야:

• 건축물

• 다른 것

특징:

• 단일 연소 물체 (SBI) 는 트롤리, 고정 프레임, 가스 수집 후드, 컬렉터, J형 배기 파이프, 원심방향기, 바람 속도 조절 장치,종합 측정 섹션, 가스 분석 캐비닛, 데이터 획득 시스템

• 트롤리는 두 개의 수직 샘플 샘플로 설치 할 수 있습니다. 수직 각의 바닥은 모래 상자 번너입니다. 표면 발화 방법이 채택됩니다.그리고 화염 탐지 시스템은 화염 차단 장치로 장착되어 있습니다.;

• 고정된 프레임은 가스 수집 후드를 지지합니다. 프레임은 보조 연동기로 고정되어 있으며 방화 방지 장치로 화염 감지 시스템을 갖추고 있습니다.

• 고정된 프레임 상단에 위치한 스테인리스 스틸 가스 수집기, 연소 가스를 수집하는 데 사용됩니다.

• 스테인리스 스틸 J형 배기가스 파이프, 내부 지름 (315 + 5) mm, 고온에 내성이 있는 미네랄 목화 단열 50mm

• 피기 배기 시스템은 0.50m3/s-0.65m3/s의 속도로 지속적으로 피기를 배기해야 하며, 주파수 변환을 통해 조절되어야 합니다.

• 질량 흐름 조절기, 측정 범위 0g/s-2.5g/s, 읽기 정확도는 1.5% 이하;

• 가스 공급은 자동으로 647mg/s 및 2000mg/s의 흐름 속도를 제어 할 수 있으며, 가스 제어 시스템은 테스트 변경 과정에서 가스 공급의 속도가 5mg/s를 초과해서는 안된다는 것을 보장 할 수 있습니다.30의 열 출력을 보장하기 위해.7 + 2kW

• 연소 가스 샘플링 시스템은 재 필터, 냉각 함정, 두 건조 기둥, 샘플링 펌프 및 진동 펌프로 구성되어 있어 샘플 가스 가 효율적으로 깨끗하고 건조됩니다.

• 파라마그네틱 산소 분석기, 측정 범위 0-25%, 가스 내 산소 농도를 측정, 농도 범위 0-25%, T90<12초; 비분산 적외선 CO2 분석기: CO2:0 ~ 10%

• 길이 2155mm의 파이프라인, 압력 탐사선, 3개의 열쌍, 가스 샘플링 탐사선, 백색 조명 시스템

• 양방향 프로브, 최소 (0-100) Pa의 범위와 2Pa 입압 센서의 정확도가 연결되어 있다. 압력 센서의 90% 출력 반응 시간은 최대 1초이다.

• 조명 시스템은 분광형이며, (2900 + 100) K 색 온도이며, 유연 관절은 배기가스 파이프 옆쪽에 설치되어 있습니다.

• 실리콘 광다이오드 탐지기, 선형 안정성 0.1%

• 바람은 압축 공기로 이루어질 수 있는 광 장치의 청결성을 유지하기 위해 옆관으로 삽입된다.

매개 변수

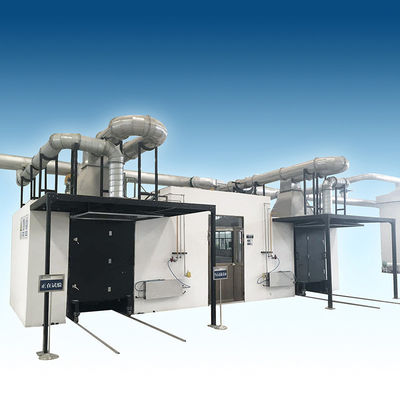

SBI 싱글 번딩 아이템 실제 사진:
